Как рассчитать гармонический фильтр
В системах электроснабжения, основанных на переменном токе (AC), таких как распределительные сети электроснабжающих организаций, нелинейные нагрузки могут возвращать часть мощности обратно в проводку. Эта обратная связь обычно проявляется в виде гармоник: кратных частот исходного переменного тока. Гармоники необходимо устранять из силовой цепи с помощью фильтра гармоник, чтобы предотвратить искажение напряжения и возникновение чрезмерных токов в заземляющих соединениях. Фильтр гармоник состоит из силового конденсатора, последовательно соединенного с настроенным реактором, при этом оба они расположены между линией электропередачи и землей. Параметры фильтра гармоник зависят от электрической цепи, в которой требуется устранить гармоники.

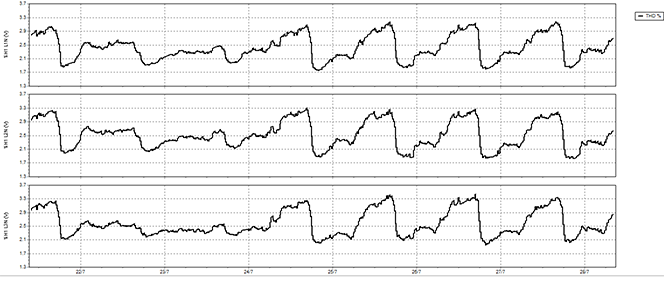

| гармоническая форма напряжения THD |
Измерьте с помощью гармонического анализатора в цепи при нагрузке 30 % нагрузку LD в киловаттах и коэффициент мощности PF.
Шаг 2
Рассчитайте фазовые углы для фактического и желаемого коэффициентов мощности (обычно желаемый коэффициент мощности составляет 0,97) путем вычисления: PAActual = arccos(PF) PADesired = arccos(0,97)
Шаг 3
Рассчитайте KVAR (киловольт-ампер), необходимые для повышения коэффициента мощности с PF до, например, 0,97, вычислив: KVAR = LD x (tan(PAActual) - tan(PADesired))
Шаг 4
Рассчитайте емкость, необходимую для конденсатора в фильтре гармоник, по формуле: C = KVAR / ((KV)^2 x 2 x Pi x F x 0,001). Замените KV на напряжение линии электропередачи в киловольтах, а F на частоту линии электропередачи в герцах.
Рассчитайте реактивное сопротивление, необходимое для настроечного реактора в фильтре гармоник, по формуле: X = 1 / (2 x Pi x F x C)

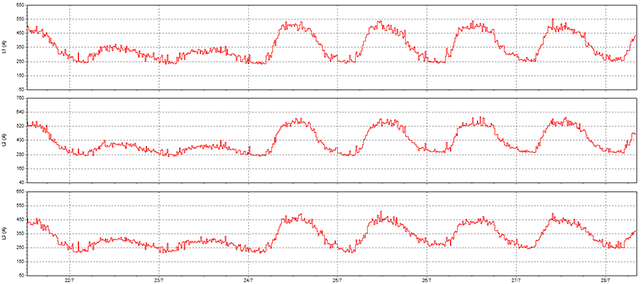

Форма тока

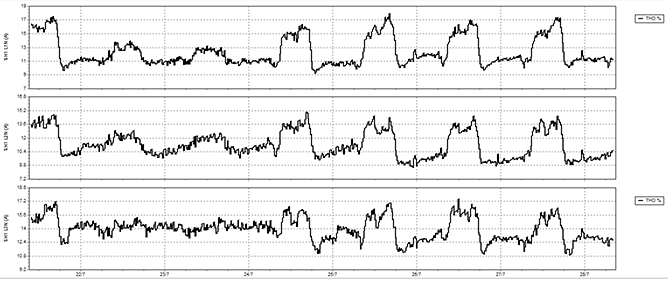

гармоническая форма сигнала тока THDi
Анализатор качества электроэнергии
Анализатор энергии Fluke 434-II и анализатор качества электроэнергии и энергии 435-II разработаны для минимизации простоев, быстрого устранения проблем с качеством электроэнергии и лёгкого определения стоимости потерь электроэнергии. Простои обходятся дорого, и быстрое получение данных, необходимых для решения критически важных проблем с качеством электроэнергии, имеет решающее значение. Процесс измерения и вывод данных анализаторов 434-II и 435-II оптимизированы для лёгкого доступа к самой важной информации.
Несколько параметров измеряются одновременно и отображаются в форматах, которые быстро описывают общее состояние качества электроэнергии. Подробная информация помогает принимать более обоснованные решения по техническому обслуживанию — независимо от того, пытаетесь ли вы сократить потери энергии, найти источник проблем с качеством электроэнергии или оценить влияние пусков двигателей на вашу электросистему. Данные доступны в виде простых цифровых значений, графиков трендов (для быстрого анализа изменений во времени), осциллограмм или векторных диаграмм. Данные также можно анализировать и представлять в табличном формате. Подробные данные о событиях позволяют отслеживать величину, продолжительность и временные метки отклонений, что позволяет быстро выявлять проблемы, возникающие на вашем объекте.

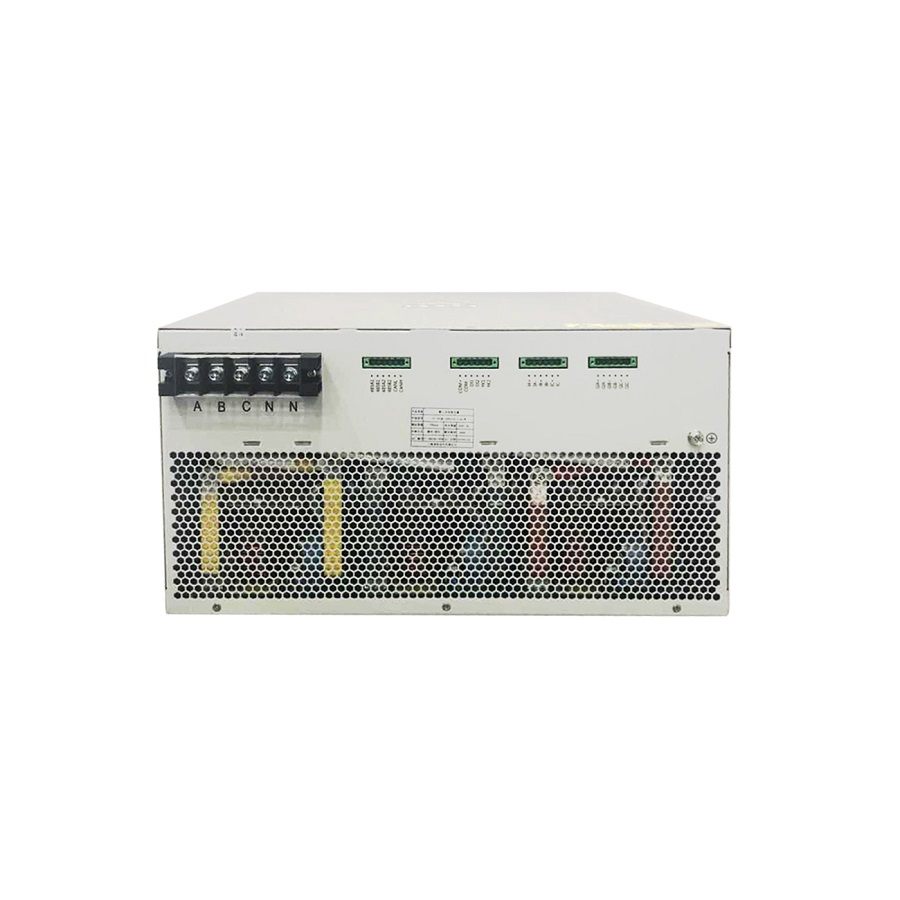

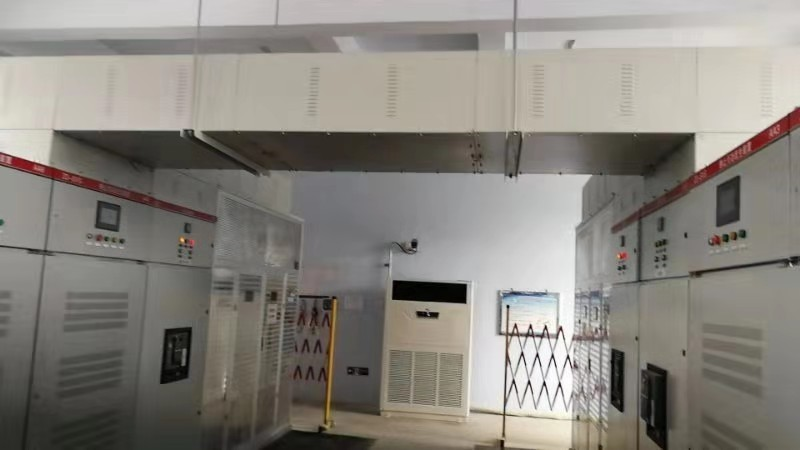

Активный фильтр питания
Активный силовой фильтр (APF) подключается параллельно нелинейным нагрузкам и использует один комплект трансформаторов тока для определения тока нагрузки. Он вычисляет гармоники тока каждого порядка с помощью алгоритмов БПФ в своих микросхемах DSP, а затем генерирует компенсирующий ток с той же амплитудой, но с противоположным фазовым углом к обнаруженному гармоническому току, что компенсирует исходные гармоники нагрузки. APF не только устраняет гармоники тока со стороны нагрузки, но и снижает гармоническое напряжение, вызванное гармоническими токами. Система APF также может улучшить коэффициент мощности (PF) и устранить дисбаланс нагрузки в энергосистеме.
