Установка Statcom 11 кВ 2,5 Мвар, снижение счетов за электроэнергию
2025-07-09
Проблема
Высокие счета за электроэнергию на сталелитейном заводе.
Анализ
Проанализировать качество электроэнергии на сталелитейном заводе и понять профиль напряжения, тока, коэффициента мощности, активной мощности, реактивной мощности, полной мощности, THD, а также предложить необходимое решение для улучшения коэффициента мощности, чтобы претендовать на стимулирование коммунального предприятия по коэффициенту мощности.
Для удовлетворения этой потребности на уровне 11 кВ установлена фиксированная конденсаторная батарея мощностью 2400 кВАр. Система обеспечивает избыточную компенсацию и не подходит для быстро меняющихся нагрузок или динамических режимов нагрузки.

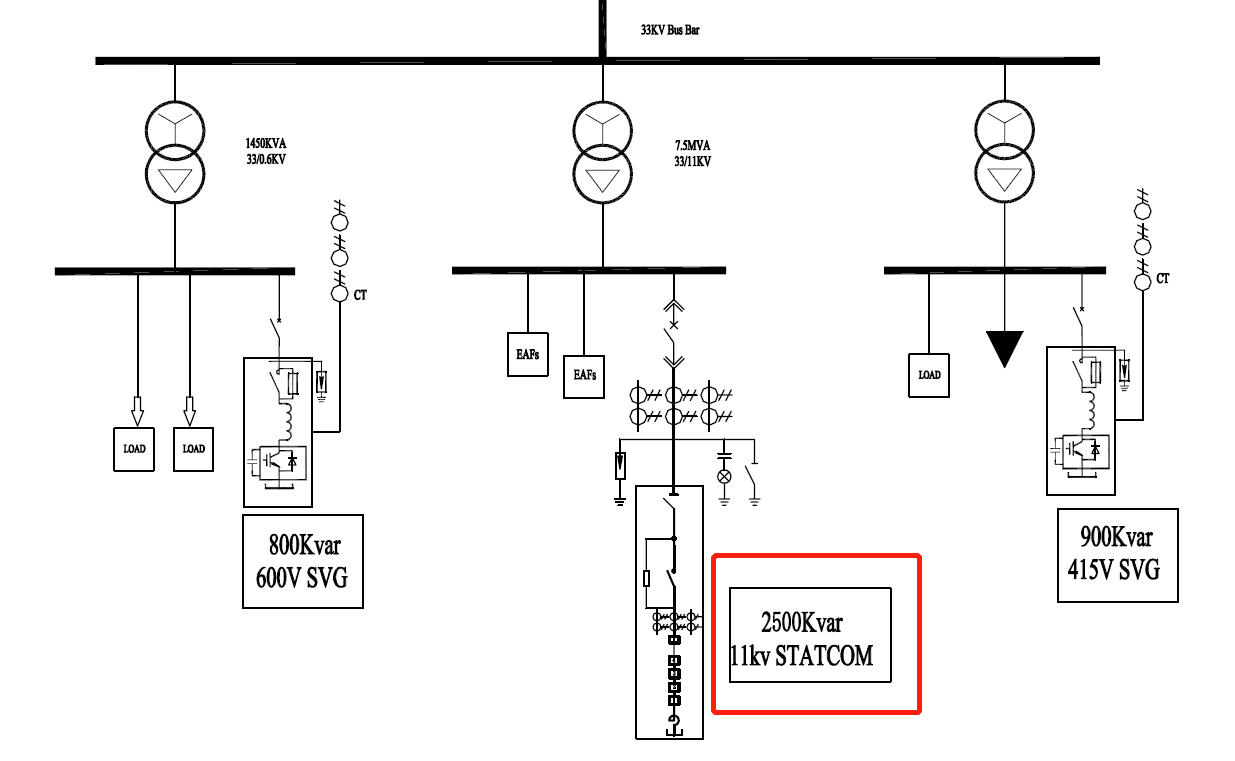

Однолинейная диаграмма

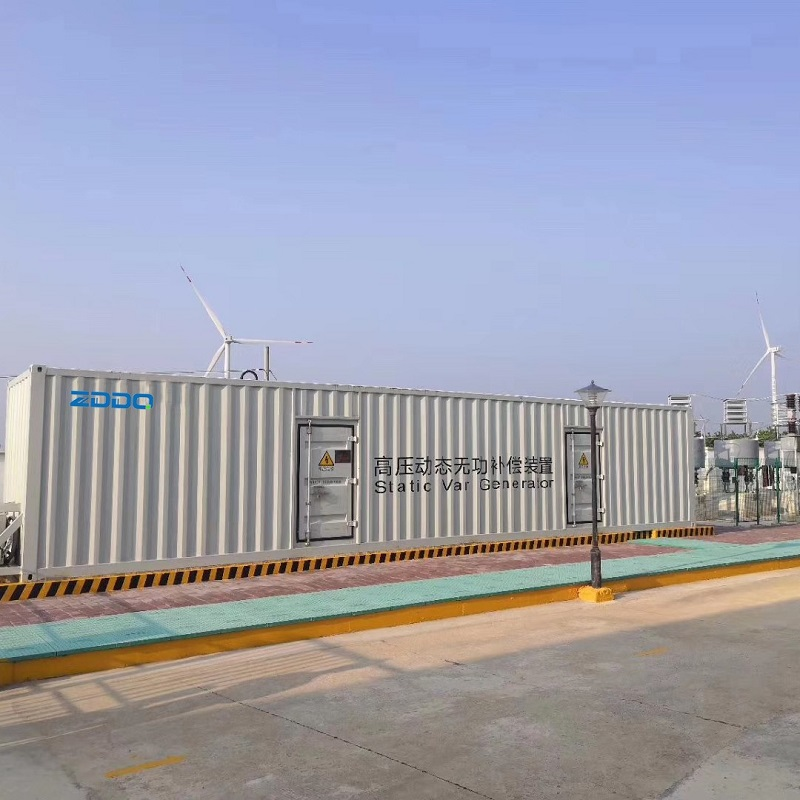

дизайн ZDDQ
Инженеры ZDDQ предлагают и проектируют СТАТКОМ 2,5 Мвар на стороне 11 кВ для нагрузки дуговой сталеплавильной печи (ДСП) для повышения коэффициента мощности с 0,75 до 0,95.
Улучшить коэффициент мощности, уменьшить ток в системе, уменьшить кВА и уменьшить кВАч, а также уменьшить счета за электроэнергию.
Преимущества решения ZDDQ
| Элемент | ЭЛЕМЕНТ | Данные |
| 1 | Основная проблема | Нагрузка меняется быстро и часто. Счета за электроэнергию очень высокие. Необходима система динамической компенсации реактивной мощности. |
| 2 | Номинальное напряжение | 11 кВ |
| 3 | Номинальная частота | 50 Гц |
| 4 | Нагрузка | 10-тонная электродуговая печь |
| 5 | Предыдущий ПФ до СТАТКОМа | 0,75 |
| 6 | Существующий ПФ после СТАТКОМа | 0,96 |
| 7 | Снижение KVA за счет улучшения PF | 248 кВА |
| 8 | Общее снижение кВА | 248 кВА |
| 11 | Общая экономия/год (долл. США) | 79 600 долларов США |
| 12 | 2,5 Мвар 11 кВ STACOM/год | 86 000 долларов США |
- СТАТКОМоба компенсируют индуктивную и емкостную мощность с быстрым откликом.
- Мерцание напряжения будет стабилизировано, и в сети будут снижены колебания напряжения.
- Снижение скачков тока и мощности. Это уменьшит нагрузку и, следовательно, продлит срок службы кабелей и трансформаторов.
- Ток в системе снизится более чем на 10%, что увеличит срок службы кабелей и трансформаторов. Потери в меди сократятся более чем на 0,5%.
- Снижение гармоник уменьшит количество отказов критически важного оборудования, например, цепей управления ИТ.
- Благодаря лучшей конструкции и использованию высококачественных материалов расходы на техническое обслуживание будут значительно ниже.
- СТАТКОМа гораздо дольше.
- Если в будущем нагрузка увеличится из-за плана расширения, то снижение спроса на кВА приведет к экономии денежных средств.
