ZD-MJCB Устройство автоматического регулирования коэффициента мощности и защиты среднего напряжения
2025-07-09
Обзор
ZD-MCJB Среднее напряжение Блок автоматического регулятора коэффициента мощности и защиты
С мая 2019 года наш отдел НИОКР занимается разработкой автоматического регулятора коэффициента мощности и устройства защиты среднего напряжения, которые установлены на многих объектах и отлично себя зарекомендовали.
Теперь мы официально представляем наш автоматический контроллер коэффициента мощности и блок защиты среднего напряжения.

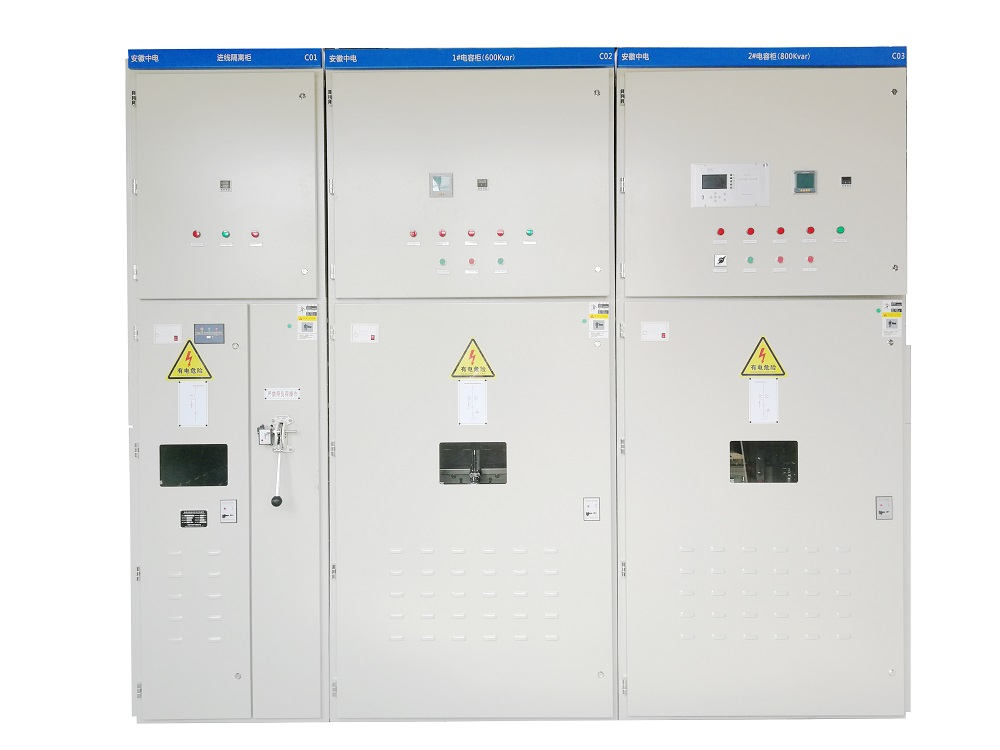

Контроллер и блок защиты коэффициента мощности ZD-MCJB подходит для автоматической настройки устройства компенсации конденсаторов среднего напряжения в распределительной системе с целью улучшения и управления коэффициентом мощности для достижения заданного пользователем состояния, повышения эффективности использования силового трансформатора или нагрузок, снижения потерь в линии и повышения качества электроэнергии.

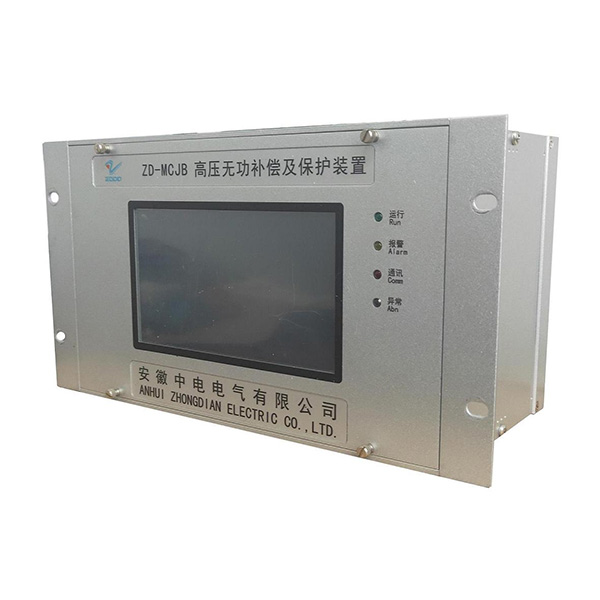

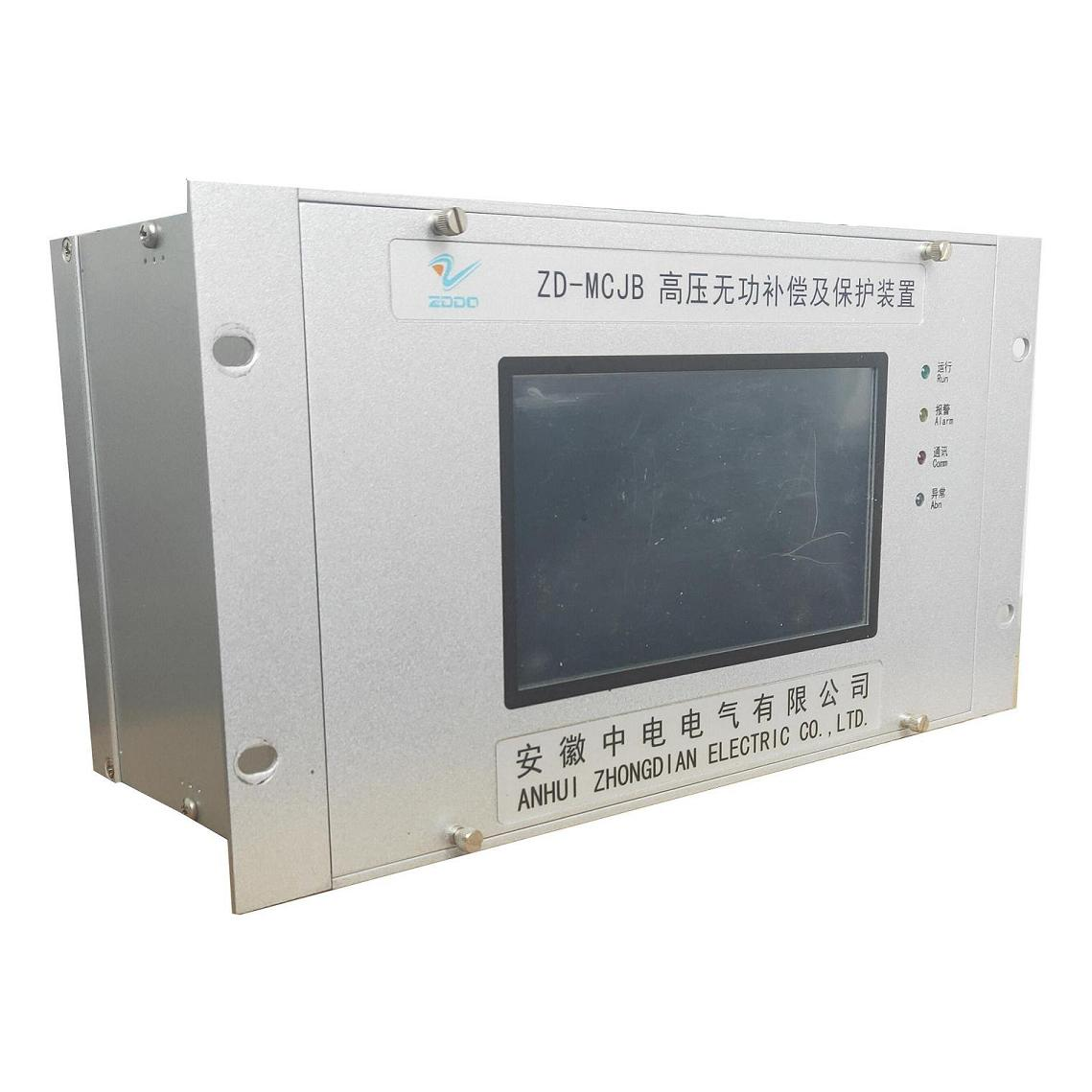

ZD-MCJB автоматический регулятор коэффициента мощности и блок защиты
Функция-Регулятор коэффициента мощности
1.Учет емкости включения и выключения по реактивной мощности основной волны может исключить любую форму вибрации включения и выключения, а также иметь возможность правильно продемонстрировать коэффициент мощности электрической сети в ситуации гармонической волны.
2.Высокая точность измерения коэффициента мощности, широкий диапазон отображения.

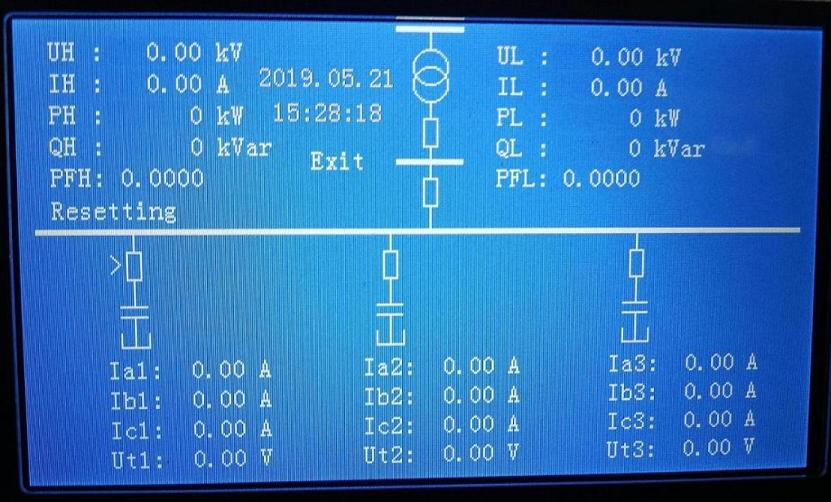

3.Отображение общего коэффициента мощности в реальном времени

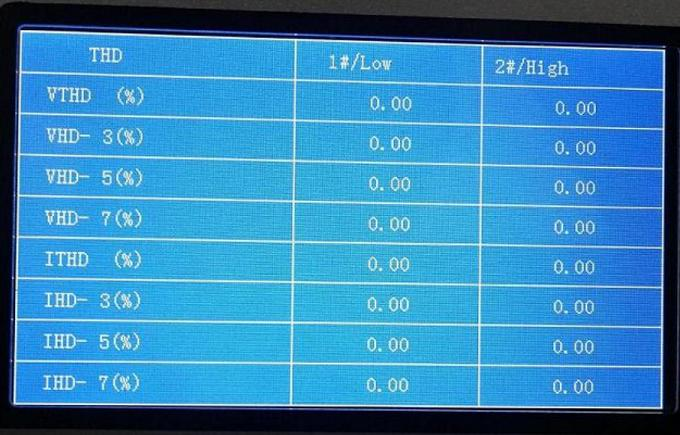

4.Отображение THDi и THDu в реальном времени
5.Пользователь может выбрать пять типов вывода кодов.
6.Доступны модели с управлением до 4 конденсаторных батарей.

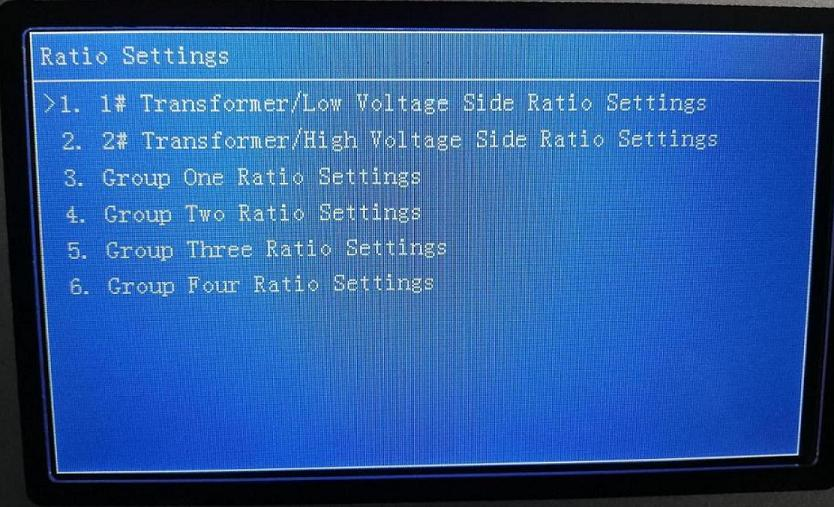

7.Дружественный человеко-машинный интерфейс (HMI), простой в эксплуатации.
8.Различные параметры управления настраиваются по целой цифре.
9.Два режима работы: автоматический и ручной.

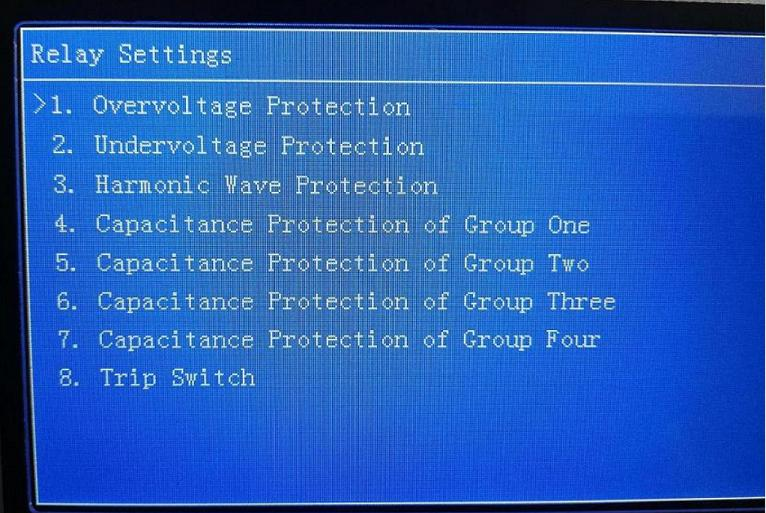

Функция-Многократная Защита
1.Функция защиты от перенапряжения
2.Функция защиты от пониженного напряжения
3.Функция защиты от гармонических волн
4.Емкостная защита для каждой группы конденсаторов
5.Защита отключающего выключателя
6.Функция защиты данных. Данные не будут потеряны при отключении питания.
Технические данные
1.Номинальное напряжение: 100 В переменного тока (+/- 20 %)
2.Номинальный ток: AC0~5A
3.Номинальная частота: 50 Гц/60 Гц
4.Диапазон коэффициента мощности: отставание 0,001~опережение 0,001
5.Диапазон реактивной мощности: 0~65 Мвар
6.Диапазон активной мощности: 0~65 МВт
7.Защита от пониженного напряжения: 75 В
8.Чувствительность: 20мА.
9.Выходная контактная емкость: AC220V 7A
10.Потребляемая мощность всей машины: 10 Вт

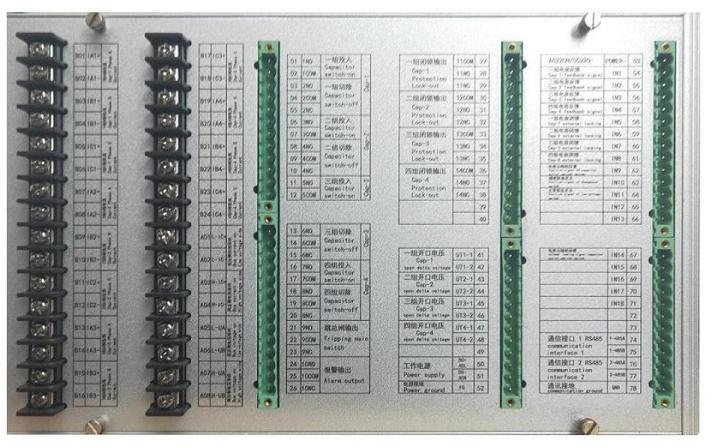

11.Способ установки: вставной тип установки, фиксированная установка аксессуаров заднего редуктора или направляющей.
12.Устройство с возможностью последовательной связи (RS-232C/RS485HD), GSM/GPRS
13.Уровень защиты: Корпус IP 40
Среды обслуживания
1.Высота: <2500 м
2.Температура окружающей среды: -25~+50℃
3.Влажность: <90% при 20℃
4.Отсутствие едких газов, электропроводящей пыли и взрывоопасных веществ.
5.Без вибрации Shrewd.
