Статический генератор реактивной мощности — новое поколение в коррекции коэффициента мощности
2025-06-18
Обзор. Новое поколение в области коррекции коэффициента мощности.
Современное оборудование для автоматизации приносит нам пользу, так как обеспечивает большее удобство, а также экономию средств за счет более высокой эффективности производства. Однако оно также может привнести значительные проблемы с искажением волн в электросеть, что может привести к потерям энергии, увеличению расходов и многим другим проблемам с качеством электроэнергии.
Чистая и эффективная система электропитания обычно генерирует синусоидальную форму тока, но электрооборудование, используемое в современной промышленной автоматизации, генерирует несинусоидальные токи, которые, как правило, вызывают множество проблем с качеством электроэнергии. Искажение напряжения или тока, воздействие реактивной мощности и несбалансированные нагрузки являются распространенными проблемами, которые снижают надежность и эффективность электропитания, а также увеличивают эксплуатационные расходы.
В большинстве случаев реактивная мощность — это мощность, которая необходима магнитному оборудованию, такому как трансформаторы, двигатели и реле, для создания намагничивающего потока, который является индуктивным. В некоторых случаях силовые кабели большой протяженности и некоторые нагрузки генерируют емкостную реактивную мощность. Как индуктивная, так и емкостная реактивная мощность увеличивают кажущуюся мощность (кВА), требуя более крупных трансформаторов и размера кабеля.
Плохое качество электроэнергии можно описать как любое событие, связанное с электрической сетью, которое в конечном итоге приводит к финансовым потерям. Возможные последствия плохого качества электроэнергии включают:
1.Гармонический резонанс, подрывающий стабильность системы распределения электроэнергии
2.Штрафные счета за электроэнергию из-за низкого коэффициента мощности
3.Отказ или неисправность оборудования из-за гармоник
4.Увеличение потерь в энергосистеме и тепла
5.Увеличение инвестиций в крупногабаритные трансформаторы и кабели
6.Помехи электронным коммуникациям
7.Неожиданные сбои в электроснабжении, такие как срабатывание выключателей, перегорание предохранителей и т. д.
Решение ZDDQ SVG для обеспечения качества электроэнергии

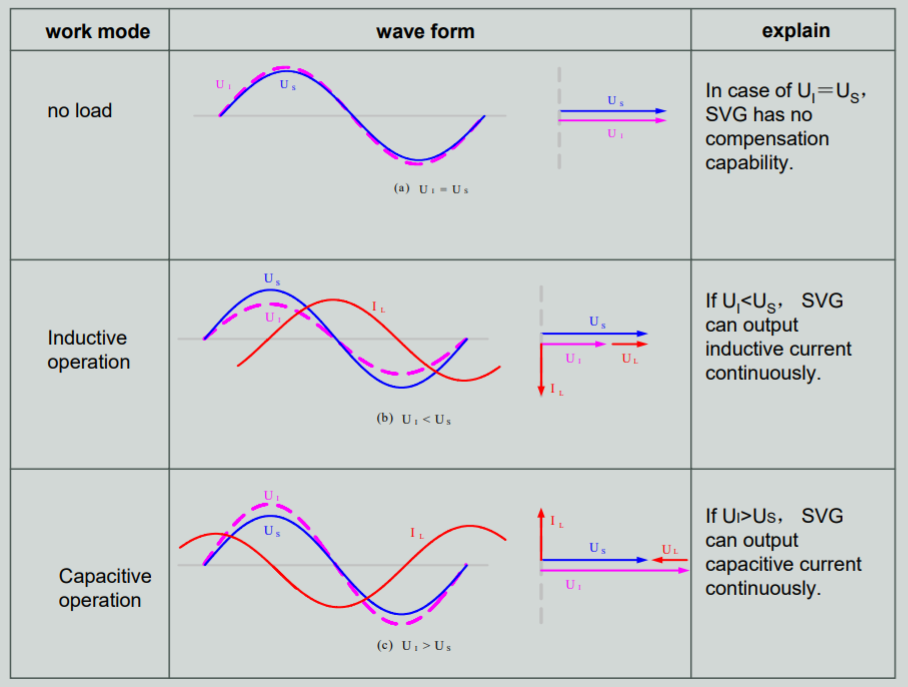

Решение ZDDQ по обеспечению качества электроэнергии Статический генератор реактивной мощности (SVG) представляет собой решение активной компенсации на основе технологии силовой электроники.
По сравнению с традиционными решениями пассивной компенсации, такими как конденсаторные батареи, решение активной компенсации повышает надежность и качество системы распределения электроэнергии.
Основные преимущества включают в себя:
1.Плавная компенсация как индуктивной, так и емкостной реактивной мощности
2.Высокая скорость реакции - динамическая реактивная мощность < 5 мс
3.Правильный дисбаланс нагрузки — как обратная, так и нулевая последовательность смягчают ток нейтрали
4.Технология активной компенсации позволяет избежать гармонического резонанса из принципа
5.Чрезвычайно точный с возможностью контроля до единицы без страха перед чрезмерной коррекцией

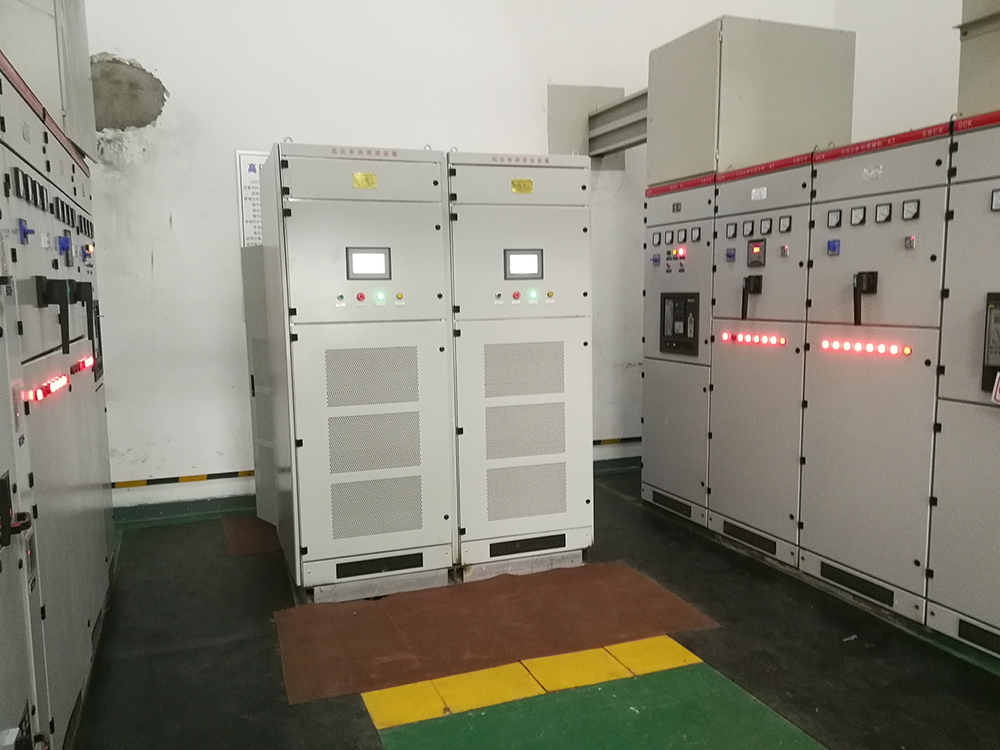

6.Гибкое применение - модульная конструкция, встроенная в стандартный или индивидуальный шкаф. Возможность настенного монтажа
7.Широкий диапазон мощности: 30 кВАр~1000 кВАр для одного шкафа, до 10 шкафов параллельно
8.Адаптивность к окружающей среде: температура от -10 до 50°C, совместимость с дизельными генераторами
9.Длительный срок службы — среднее время безотказной работы > 100 000 часов (обычно от 10 до 15 лет)
