СТАТКОМ среднего напряжения

2025-06-18

STATCOM (статический синхронный компенсатор) непрерывно обеспечивает переменную реактивную мощность в ответ на изменения напряжения, поддерживая стабильность сети. STATCOM работает по принципам преобразователя источника напряжения (VSC), сочетая уникальную ШИМ (широтно-импульсную модуляцию) с переключением за миллисекунды. STATCOM функционирует с очень ограниченной потребностью в гармонических фильтрах, способствуя небольшому физическому следу. При необходимости коммутируемые или фиксированные воздушные реакторы и конденсаторы могут использоваться с VSC в качестве дополнительных элементов реактивной мощности для достижения любого желаемого диапазона.

Проблемы электросетей

Для описания качества напряжения электросети используются несколько показателей, таких как стабильность, симметрия и синус. С развитием силовой электроники к сети подключается все больше нелинейных нагрузок, которые серьезно влияют на качество электроэнергии. Основными источниками помех являются силовые электронные коммутационные устройства и колебания нагрузки, которые приводят к следующим последствиям.

1.Снижение устойчивости системы электропередачи из-за отсутствия своевременного регулирования реактивной мощности.

2.Вызывает низкое напряжение или провал напряжения из-за отсутствия немедленного регулирования реактивной мощности

3.Увеличение потерь в сети и себестоимости продукции, снижение производительности и низкий коэффициент мощности.

4.Вызывает снижение напряжения, колебания напряжения, мерцание, влияющее на реактивную мощность.

5.Создавая большое количество гармонических токов, что приводит к искажению напряжения в сети, он является невидимым убийцей сети.

6.Вызывает трехфазный дисбаланс сети и создает токи обратной последовательности, вызывающие вибрацию ротора двигателя.

СТАТКОМ — лучшее решение для улучшения качества электроэнергии

В настоящее время наилучшим решением является использование СТАТКОМ, который может улучшить стабильность сети, увеличить пропускную способность, устранить реактивную нагрузку. воздействие мощности и балансировка трехфазной сети.

1.Повышение устойчивости линии электропередачи

СТАТКОМ не только компенсирует потери реактивной мощности, повышает напряжение в сети и улучшает пропускную способность сети при работе системы, но и регулирует реактивную мощность, повышает устойчивость сети при выходе системы из строя.

2.Поддержание напряжения на клеммах и повышение стабильности напряжения.

Из-за большой нагрузочной способности и отсутствия устройств реактивной мощности напряжение может быть ниже и даже может произойти провал напряжения. STATCOM может поддерживать напряжение нагрузки и повышать стабильность благодаря быстрой способности коррекции реактивной мощности.

3.Компенсация реактивной мощности, улучшение коэффициента мощности, снижение потерь в линии и экономия энергии.

Более низкий коэффициент мощности увеличит потери в линии и снизит качество напряжения. Эффективность оборудования для генерации, передачи и электроснабжения снизится. И это увеличит расходы на электроэнергию. СТАТКОМ — лучшее решение для более низкого коэффициента мощности.

4.Подавление колебаний напряжения и мерцания

Когда нагрузки (такие как дуговая печь, прокатный стан и электровоз) резко меняются, это приведет к резкому изменению тока нагрузки. В результате возникают колебания и флуктуации напряжения. STATCOM может быстро изменять ток реактивной мощности, чтобы компенсировать колебания и флуктуации напряжения.

5.Балансировка трехфазной разгрузки

Существует множество трехфазных неуравновешенных нагрузок (например, электровозы и дуговые печи). SVG может быстро компенсировать неуравновешенность, что обеспечивает сбалансированность трехфазных токов на стороне сети и улучшает качество электроэнергии.

ZDDQ STATCOM FGSVG

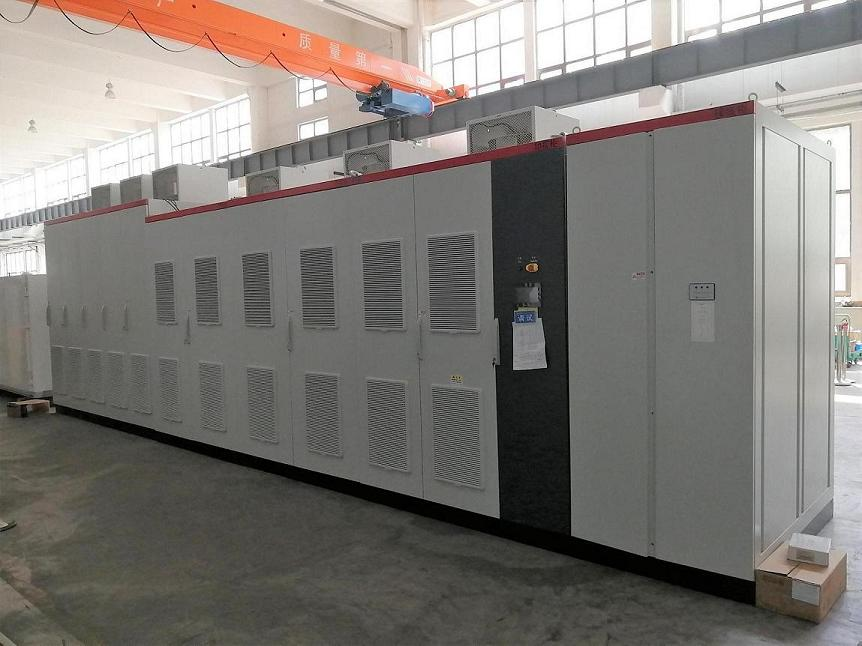

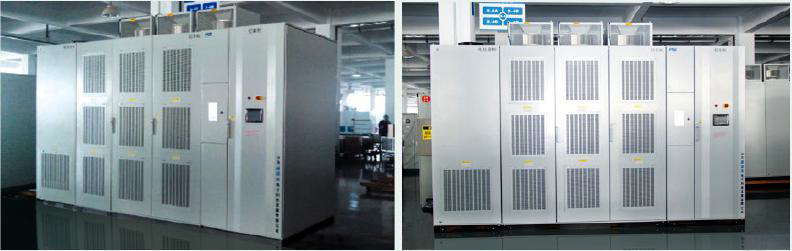

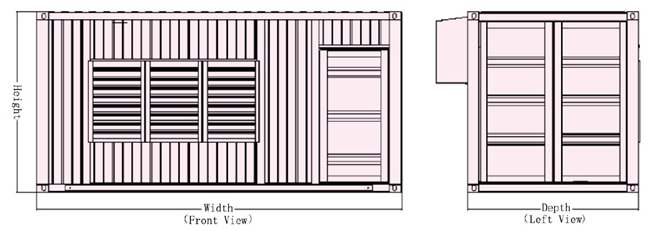

STATCOM серии ZD-FGSVG, использующий IGBT (2-уровневый) в качестве основного силового устройства, который может быстро и непрерывно генерировать емкостную или индуктивную реактивную мощность, достигать постоянной реактивной мощности, постоянного напряжения и постоянного управления коэффициентом мощности через точку оценки, а также обеспечивать стабильность сети, высокую эффективность и высокое качество. В сетях FGSVG малой емкости может значительно улучшить качество электроэнергии (улучшить коэффициент мощности, сбалансировать 3-фазную нагрузку, устранить мерцание и колебания напряжения, смягчить гармоники).

Система воздушного охлаждения и система водяного охлаждения являются опциональными.

Особенности СТАТКОМа

STATCOM серии FGSVG с высокой производительностью и высокой надежностью разработаны для удовлетворения потребностей пользователей в улучшении коэффициента мощности. передача, компенсирующая гармонику и отрицательную последовательность тока. Он прост в эксплуатации. Его особенности следующие,

Структура силовой ячейки использует одну формовочную абразивную структуру с высокой универсальностью. Те же серийные продукты могут делиться запасными частями. Унифицированные первичные терминалы и вторичные интерфейсы сигнала делают его простым в обслуживании.

♥Использование силовых разъемов для установки силовых элементов, что упрощает установку, ремонт и обслуживание.

♥Гармоники выходного тока (THDi) ≤3%

♥Многофункциональные режимы: такие как устройство постоянной реактивной мощности, постоянная точка оценки реактивной мощности, постоянная точка оценки коэффициента мощности, постоянная точка оценки напряжения, компенсация нагрузки.

♥Отслеживание изменений нагрузки в режиме реального времени, динамическая и плавная компенсация реактивной мощности, улучшение коэффициента мощности, компенсация гармоник в режиме реального времени, компенсация отрицательной последовательности тока, улучшение качества электроэнергии.

♥Подавление мерцания напряжения, улучшение качества напряжения, стабилизация напряжения системы.

♥Высокотехнологичное проектирование параметров схемы, малая теплотворная способность, высокая эффективность, низкие эксплуатационные расходы.

♥Компактная конструкция, небольшая занимаемая площадь.

♥Пылевой фильтр прост в обслуживании и может быть очищен во время работы СТАТКОМа.

♥Силовая ячейка состоит из H-моста IGBT, каждая фаза состоит из нескольких идентичных силовых ячеек, выходной сигнал ШИМ формируется ступенчатой волной, которая близка к синусоиде.

♥Избыточная конструкция для удовлетворения потребностей высоконадежной системы.

♥Модульная конструкция силовой цепи, простота обслуживания и хорошая взаимозаменяемость

♥Множество защит. Он может мгновенно регистрировать форму волны неисправности, легко находить точку неисправности и поддерживать ее с высокой надежностью.

♥Предоставляет различные интерфейсы, такие как Ethernet, RS485. Поддержка MODBUS_RTU, CDT, IEC104.

♥Удобный человеко-машинный интерфейс, цифровой и аналоговый дисплей в реальном времени, запись работы, запрос исторических записей кривых, мониторинг состояния силовых ячеек, запрос системной информации, запрос исторических неисправностей, самотестирование системы после включения питания, одна кнопка для запуска-выключения, управление с разделением времени, осциллограф (обязательная запись канала АЦП), мгновенная запись неисправностей напряжения/тока.

♥Обеспечивает интерфейс FC, эффективное сочетание с FC, более экономичные и гибкие программы компенсации для пользователей.

♥Никаких переходных воздействий, никаких бросков тока, никакого повторного зажигания дуги, переключение напрямую без разряда.

♥Простое подключение, не зависящее от последовательности фаз при подключении к системе

♥Устанавливается параллельно, легко расширяет емкость. Используйте оптоволоконную связь, которая имеет высокую скорость связи и может хорошо соответствовать требованиям компенсации в реальном времени.

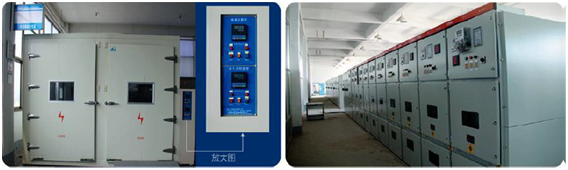

♥Сертификат CE, типовые испытания, испытания на воздействие окружающей среды и электромагнитную совместимость, типовые испытания.

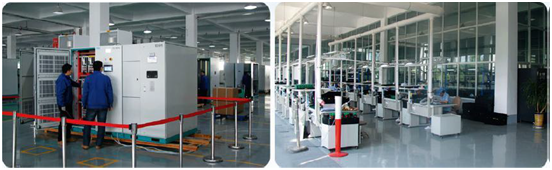

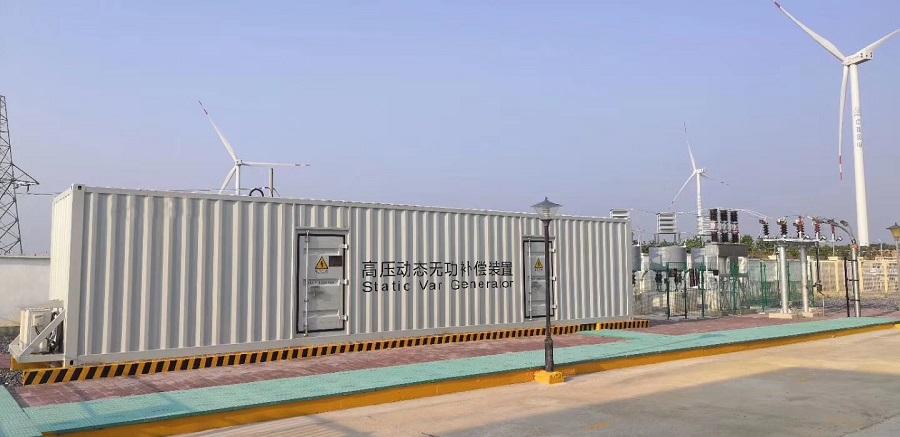

♥Многолетний производственный опыт и богатый опыт применения в угольной, металлургической, фотоэлектрической и ветровой энергетике.

Защита ZDDQ STATCOM

Принять комплексную стратегию защиты, включающую 3 уровня (защита компонентов, защита устройств и защита системы) Тип защиты: (DC) Перенапряжение, пониженное напряжение, перегрузка по току, потеря импульса, ненормальное срабатывание, перегрев, перегрузка, короткое замыкание, ненормальная частота, однофазное заземление, внешняя неисправность, входной интерфейс, выходной интерфейс, ненормальная мощность

3 УРОВНЯ СТРАТЕГИИ ЗАЩИТЫ	Время реагирования защиты	Типичный тип защиты
Защита компонентов	<10мкс	Перегрузка по току, перенапряжение, ненормальный сигнал
Защита устройства	500~1000мкс	Перегрузка, перенапряжение постоянного тока
Защита системы	5~2000мкс	Потеря напряжения, перенапряжение, неисправность системы охлаждения
