Рекомендации по установке автоматической компенсации реактивной мощности (APFC)

Одношинная компенсация

Общий обзор

Наиболее распространенным способом установки является использование одной шины низкого давления. Этот тип установки требует реактивной мощности, которая может быть изменена в соответствии с ранее определенным методом.

Компенсация всех приемных устройств устройства, интенсивность тока трансформатора тока определяется на основе общего тока, проходящего через основной защитный выключатель.

Внимание при установке

Как упоминалось ранее, необходимо обеспечить комплементарную установку трансформаторов тока, чтобы они могли считывать общее потребление установленного.

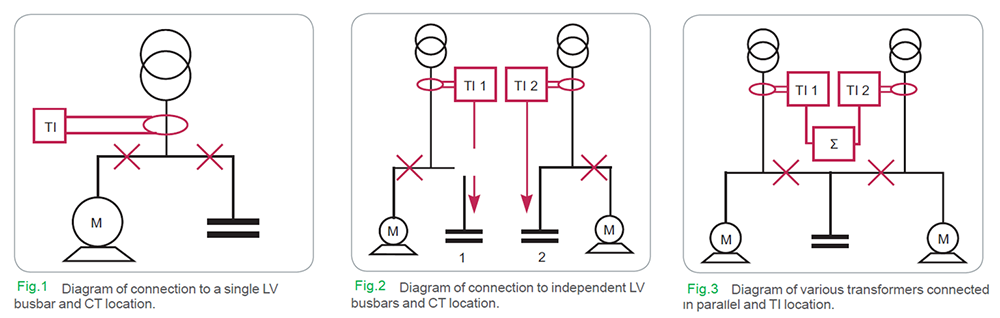

Настройка трансформаторов тока (КТ) в соответствии с рисунком 1 необходима, и установка системы в любой точке, указанной крестом, приведет к сбою системы.

Компенсация по нескольким шинам

независимая шина низкого давления

Другой возможностью установки является наличие различных независимых шин, которые не должны быть подключены к двум одинаковым трансформаторам. Таким образом, требования к реактивной мощности каждой шины различны и требуют индивидуальной оценки с использованием ранее определенных методов. Компенсация будет использовать все приемные устройства, и ток каждого трансформатора тока будет определяться на основе общего тока, проходящего через основной предохранительный выключатель каждой шины.

Внимание при установке

Как и в предыдущем случае, необходимо определить местоположение каждого трансформатора тока (КТ) таким же образом, чтобы некоторые трансформаторы могли по отдельности считывать расход установленных частей. См. диаграмму 2.

Компенсация шины от различных трансформаторов

В отличие от вышесказанного, на стороне низкого давления есть много параллельных трансформаторов.

Независимый распределительный трансформатор

Компенсация этого устройства может быть получена путем объединения двух автоматических батарей и их соответствующих трансформаторов тока.

уравнительный трансформатор

В этом случае компенсация может быть получена одной группой, где контроллер питается суммирующим трансформатором, а сам суммирующий трансформатор питается двумя КТ каждого трансформатора.

Максимальное количество суммированных входных данных составляет 5 (рис. 3).

Внимание при установке

Независимый распределительный трансформатор:

Каждая группа питается отдельной КТ, подключенной к выходу каждого трансформатора. Эти установки и установки должны рассматриваться как отдельные шины.

Равнораспределительный трансформатор:

Компенсация использования отдельной памяти, единственная мера предосторожности при запуске: отношения C / K, которые должны быть запрограммированы на контроллер, должны учитывать сумму всех КТ, подаваемых в суммирующую цепь.
