Типы реактивных компенсационных систем

Централизованная компенсация

Централизованная компенсация с помощью блока автоматических конденсаторов с функцией автоматической регулировки обеспечивает наиболее простое и экономичное решение.

Безреактивная мощность делится на несколько уровней конденсаторов, которые могут быть подключены независимо друг от друга. Контроллер реактивной мощности постоянно измеряет потребности устройства и подключает или отключает конденсатор до достижения целевого коэффициента мощности.

Преимущество системы заключается в том, что общая мощность конденсатора меньше суммы, необходимой для отдельной компенсации. Таким образом, система является хорошим экономическим решением.

Компенсация пакетов

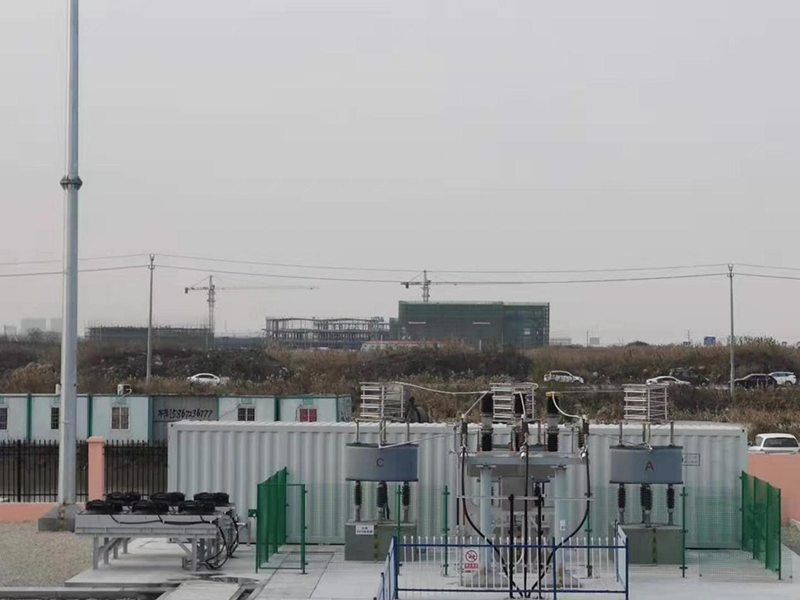

Группа компенсационных высоковольтных конденсаторов ZDDQ

Компенсация группы низковольтных конденсаторов ZDDQ

Несколько индуктивных нагрузок могут быть объединены и оснащены общим набором конденсаторов. Система обычно предназначена для пользователей, имеющих собственные распределительные трансформаторы и высоковольтные линии электропередач / кабельные устройства.

Безреактивная мощность, потребляемая трансформатором, компенсируется постоянным соединительным конденсатором на вторичной стороне трансформатора.

Индивидуальная компенсация

Группа индивидуальных компенсационных конденсаторов ZDDQ

Активный гармонический фильтр с независимой компенсацией ZDDQ

статический реактивный генератор с одной компенсацией ZDDQ

Эта компенсация применяется к двигателям, трансформаторам и, как правило, к нагрузкам, которые работают дольше.

Конденсаторы подключаются непосредственно к нагруженным зажимам параллельно.

Система минимизирует реактивный ток, циркулирующий через устройство, что позволяет использовать меньшие переключатели и силовые линии или кабели, а это означает, что капитальные затраты на новые устройства ниже.

Для существующих устройств коррекция коэффициента мощности с использованием конденсаторов увеличит максимальную кажущуюся мощность, которая может быть предоставлена устройству. Однако из - за риска самовозбуждения двигателя необходимо быть очень осторожным при выборе размера конденсатора.
