Реактивный ток в зависимости от напряжения оборудования компенсации реактивной мощности
2025-04-29
Существует несколько принципов для достижения компенсации реактивной мощности. Самым простым решением, без сомнений, является комбинация переключаемых пассивных элементов, т. е. переключаемых конденсаторов и индукторов.

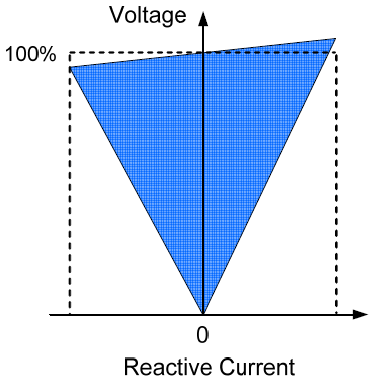

Рисунок 1 качественно показывает реактивный ток в зависимости от подключенного напряжения такого решения. Реактивный ток линейно зависит от напряжения сети, и, как следствие, реактивная мощность изменяется пропорционально квадрату напряжения сети. В зависимости от количества ветвей переключаемых компонентов реактивный ток может изменяться только более или менее большими шагами. Из-за ограниченного времени переключения конденсаторов динамические характеристики этого решения снижаются. Кроме того, при этом решении необходимо принимать переходные процессы переключения, а также регулярное обслуживание выключателей.
На рисунке 2 показана зависимость реактивного тока от подключенного напряжения известного и широко используемого компенсатора реактивной мощности: SVC (статический компенсатор реактивной мощности). SVC объединяет тиристорно-коммутируемые конденсаторы (TSC) с тиристорно-управляемыми реакторами (TCR). Таким образом, возможно плавное изменение реактивной мощности во всем диапазоне установленной мощности.
Рисунок 3 Реактивный ток в зависимости от напряжения СТАТКОМа
Рисунок 4 U-I смешанных STATCOM-коммутируемых пассивных компонентов
На рисунке 3 показана зависимость реактивного тока от подключенного напряжения STATCOM. Производительность аналогична SVC, т. е. он выполняет плавное изменение реактивного тока во всем рабочем диапазоне с высокой динамикой. «Он имеет преимущества по сравнению со статическим компенсатором реактивной мощности (SVC), например, подача тока независимо от напряжения системы, более быстрое управление и меньшие требования к пространству». STATCOM описан более подробно далее. Наконец, на рисунке 4 показано сочетание коммутируемых пассивных компонентов с малогабаритным STATCOM. Это решение по-прежнему включает недостатки коммутируемых пассивных компонентов, например, переходные процессы переключения и необходимость регулярного обслуживания выключателей.
Поэтому с точки зрения оператора предпочтительным является решение для компенсации реактивной мощности без механически коммутируемых компонентов. Ассортимент продукции ZDDQ включает как SVC, так и STATCOM. В зависимости от настройки проекта оптимальным решением является SVC или STATCOM. ZDDQ фокусируется на STATCOM (статическом синхронном компенсаторе) как на хорошо подходящем «дополнительном» оборудовании, помогающем ветропаркам соответствовать сетевым нормам.
