Зачем нужна компенсация мощности?
2025-06-06
Коррекция коэффициента мощности

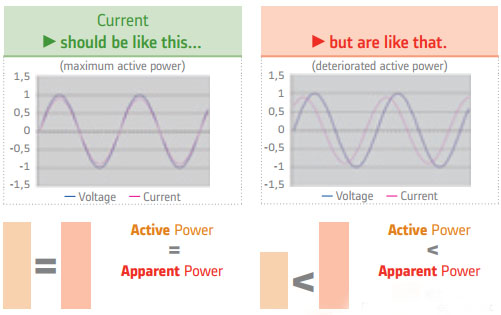

Подключенное оборудование (трансформаторы, двигатели, кондиционеры, холодильники и т. д.) вызывает сдвиг фаз между током и напряжением. Когда ток сдвинут по фазе, для обеспечения того же количества активной мощности требуется больше тока.
Влияние реактивной мощности
• Оборудование для передачи должно быть рассчитано на полную мощность, но полезна только активная мощность
• Повышенные потери в сети
• Вы платите за полную мощность, но используете активную мощность (более высокий счет за электроэнергию)
• Штрафы для клиентов с низким коэффициентом мощности (например, < 0,95)
Применение
• Потребители электроэнергии, сетевые операторы, источники питания, энергетическая промышленность, больницы, офисы, общественные здания, заводы.
Решения ZDDQ
Коэффициент мощности объекта можно улучшить, установив конденсаторные батареи
•Низковольтные конденсаторные батареи
•Средневольтные конденсаторные батареи
•Низковольтный статический генератор реактивной мощности
•Статком среднего напряжения
Фильтрация гармоник

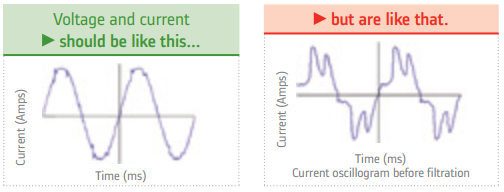

Приводы с переменной скоростью (перерабатывающая промышленность, лифты, насосы для кондиционирования воздуха и т. д.), источники бесперебойного питания для компьютеров, электронного оборудования и т. д. искажают ток (вносят гармоники).
Влияние гармоник на передающее/распределительное оборудование
Дополнительные потери (оплачиваются конечным пользователем)
• Нагрев в силовых кабелях
• Акустический шум (трансформаторы)
• Штрафные санкции для клиентов с низким коэффициентом мощности (например, < 0,95)
Влияние гармоник на подключенное оборудование
• Снижение эффективности машины
• Дорогостоящие остановки процесса
• Нарушение работы электронного оборудования (компьютеры, телефоны)
Приложения
Потребители электроэнергии, сетевые операторы, источники питания, энергетическая промышленность
Решения ZDDQ
•Банки конденсаторов фильтров
•Активные фильтры питания
•Пассивные фильтры
Компенсация мощности приносит
Экономические выгоды
Окупаемость инвестиций обычно составляет менее 18 месяцев
• Экономия затрат на реактивную мощность
• Дополнительная экономия за счет снижения потерь активной мощности
• Снижение инвестиционных затрат
Экологические выгоды
Сокращение выбросов CO2
Клиенты видят экологические выгоды за счет экономии энергии и более эффективных энергосистем.
Экономя миллионы тонн CO2, компенсация мощности вносит активный вклад в защиту окружающей среды.
