Подробности о продукте Обзор Низковольтные автоматические конденсаторные батареи ZDDQ на основе тиристоров представляют собой экономически эффективное, удобное и надежное решение для коррекции коэффициента мощности.Они являются более эффективной альтернативой отдельным моторным конденсаторам,...
Описание
маркер
Подробности о продукте
Обзор
Низковольтные автоматические конденсаторные батареи ZDDQ на основе тиристоров представляют собой экономически эффективное, удобное и надежное решение для коррекции коэффициента мощности.Они являются более эффективной альтернативой отдельным моторным конденсаторам, особенно на крупных промышленных объектах.Устройства ZDDQ предназначены для коррекции коэффициента мощности с помощью одной установки на главной шине предприятия и идеально подходят для применения в тех случаях, когда нагрузка предприятия постоянно меняется, что приводит к необходимости в различном количестве реактивной мощности.Твердотельный контроллер реактивной мощности реагирует на токовый сигнал от одного удаленного трансформатора тока (по выбору заказчика), измеряет коэффициент мощности установки и регулирует требования к нагрузке системы с выбранным шагом в кВАр для поддержания требуемого заданного коэффициента мощности.
Технические данные
| ДАННЫЕ О ПРОДУКТЕ | |
| Название продукта | Панель банка конденсатора низкого напряжения |
| Модель завода | ZD-DWJ / ZD-DWT |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Входное напряжение | 400V |
| Электрическое подключение | 3P4W / 3P3W |
| Номинальная частота | 50Hz |
| Номинальная реактивная мощность | 10~1000 кВАр |
| Режим работы | Автоматический / ручной |
| Состав шагов | Техническое предложение |
| Допуск на емкость | -5%~10% |
| Номинальное напряжение изоляции | 690V |
| Номинальное импульсное выдерживаемое напряжение | 8kv |
| Реактор | Опционально (7% реактивности) |
| Защита главного ввода | CHINT MCCB |
| Отключающая способность | Icu 50kA |
| Тип конденсаторного выключателя | Контактор переменного тока / тиристор |
| Время срабатывания | ＞100 мс (контактор переменного тока) / 0 мс (тиристор) |
| ТЕХНОЛОГИЯ УПРАВЛЕНИЯ | |
| Человеко-машинный интерфейс | Жидкокристаллический дисплей (ЖК) ZD-MC |
| Тип управления | Поворотная рукоятка |
| Тип ступенчатой защиты | Перегрузка, перегрузка по напряжению, короткое замыкание, перегрев |
| Мониторинг | Программное обеспечение для мониторинга ЧМИ ZDDQ |
| Связь | RS485 |
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Цвет | RAL 7035 или RAL 7032 |
| Степень защиты IP шкафа | IP3X |
| Метод охлаждения | Интеллектуальное принудительное воздушное охлаждение |
| Уровень шума | 5 дБ(A) @1 м (модуль) |
| Размеры (Ш*Д*Г/мм) | В зависимости от мощности |
| Вес (кг) | |
| Вход | Нижний или верхний вход |
| ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ | |
| Место монтажа | Внутренняя / наружная установка |
| Температура окружающей среды | -20~50 ℃ |
| Относительная влажность | 0~95% |
| Высота над уровнем моря | ≤ 2000 м Номинальная мощность, |
| >2000 м (снижение на 1% на 100 м) | |

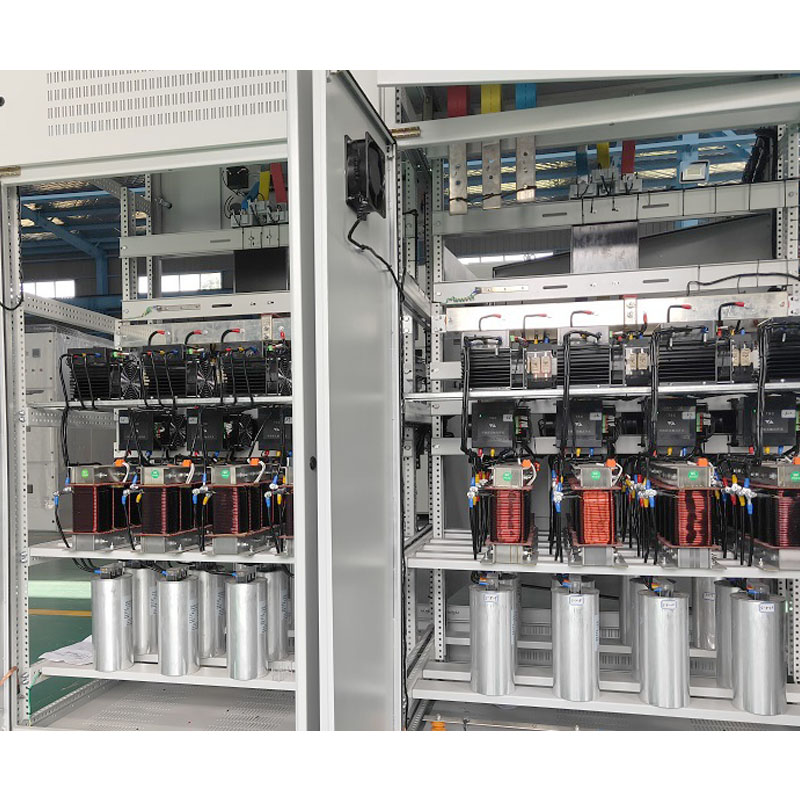

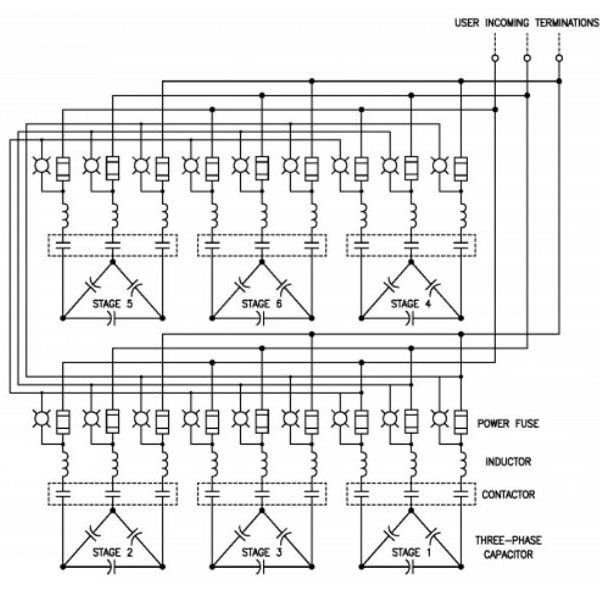

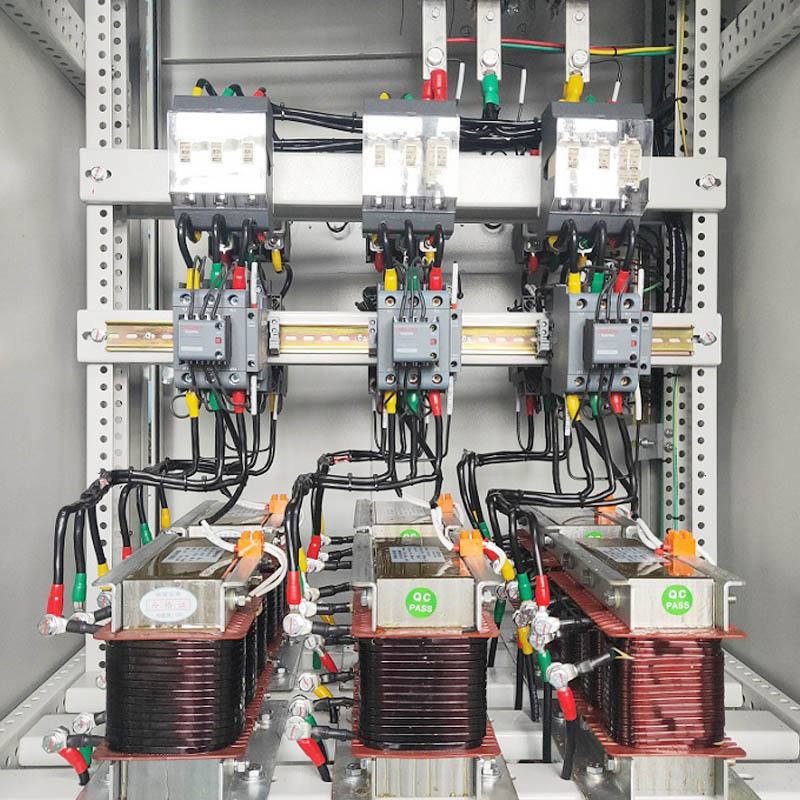

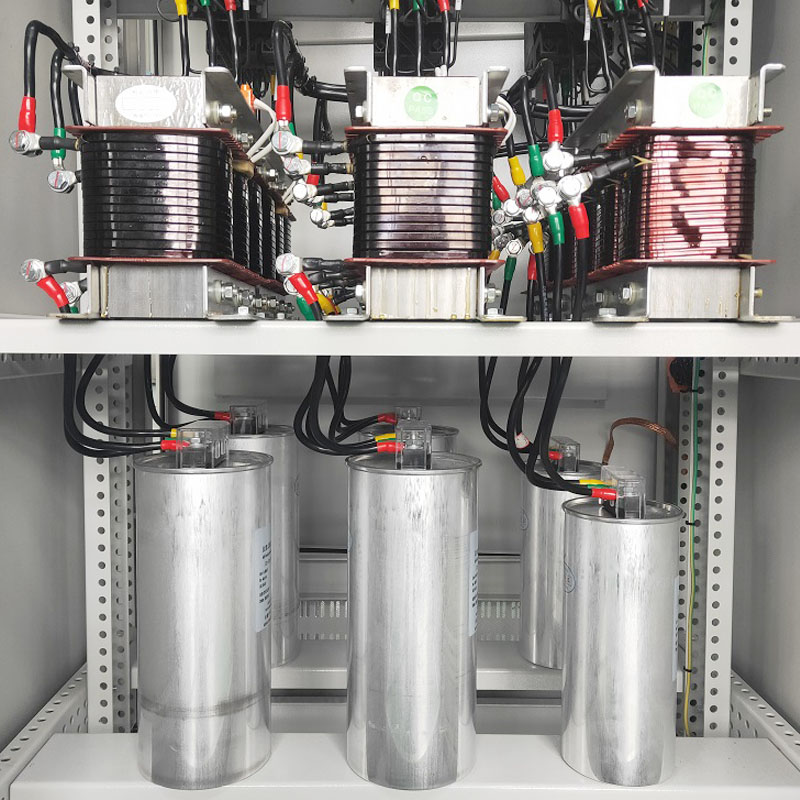

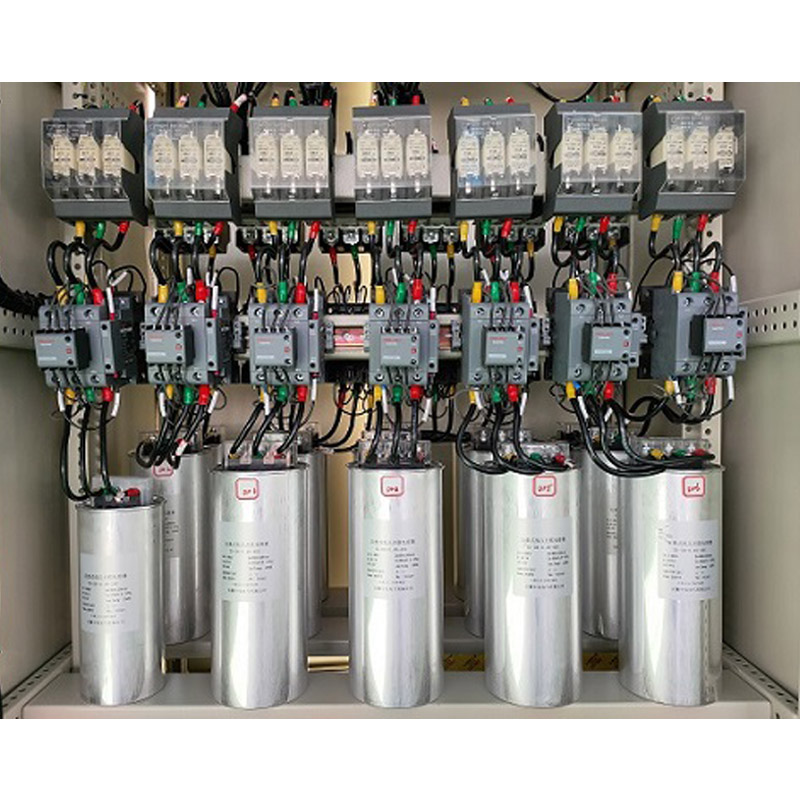

Общие характеристики
◆ Предохранители с высокой разрывной способностью (HRC), подключаемые к шинной системе.
◆ Контакторы/Тиристоры, специально адаптированные для работы с конденсаторами.
◆ Индуктивности, ограничивающие пусковой ток.
◆ Резисторы быстрого разряда.
◆ Конденсаторы питания с низкими потерями.
◆ Реактивные регуляторы мощности.
◆ Клеммы для нейтральных и заземляющих проводников.
◆ Металлический шкаф, содержащий все распределительное устройство.
Преимущества
◆ Оборудование подключено и протестировано на производстве, полностью готово и поставляется со всеми устройствами управления и безопасности.
◆ Легкая транспортировка и установка благодаря небольшому весу.
◆ Легкий выбор наиболее подходящего cos φ во избежание штрафных санкций по тарифам.
◆ Долгий срок службы и высокая надежность, благодаря использованию самовосстанавливающихся конденсаторов с низкими потерями.
◆ Широкий диапазон мощности (от 10 до 1000 кВАр) со стандартной комплектацией для немедленной поставки.
◆ Возможность включения различных аксессуаров.
Применение
Конденсаторные батареи ZDDQ широко используются для переменных нагрузок, таких как двигатели, частотно-регулируемые приводы, плавильные печи сталепрокатных заводов, химическая промышленность, цементные заводы, текстиль, больницы, гостиницы, строительный сегмент, автомобильная промышленность, нефтегазовая промышленность, общественные сети и т.д.
