Обзор
Активный фильтр гармоник (AHF) ZDDQ является идеальным комплексным решением проблем качества электроэнергии в электросети, таких как волна гармоник (может полностью фильтровать помехи от 2 до 50 гармоник), реактивная мощность и 3-х фазный дисбаланс нагрузки.
Активный фильтр гармоник подключается параллельно в электросеть, чтобы обнаружить гармоническую волну в электросети в режиме реального времени, генерировать ток компенсации обратной фазы через преобразователь и динамически фильтровать гармоническую волну в электросети.Работа AHF не зависит от структуры электросети и типа нагрузки, и он не будет создавать гармонических колебаний в системе, таким образом, идеально реализуя управление гармоническими волнами различных нагрузок.
Активный фильтр гармоник также может реализовать динамическую реактивную компенсацию и управлять переключением конденсаторов, чтобы улучшить коэффициент мощности энергосистемы.Между тем, AHF имеет функцию контроля дисбаланса тока 3-фазной нагрузки, таким образом, комплексно решая различные проблемы качества электроэнергии в электросети.
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |

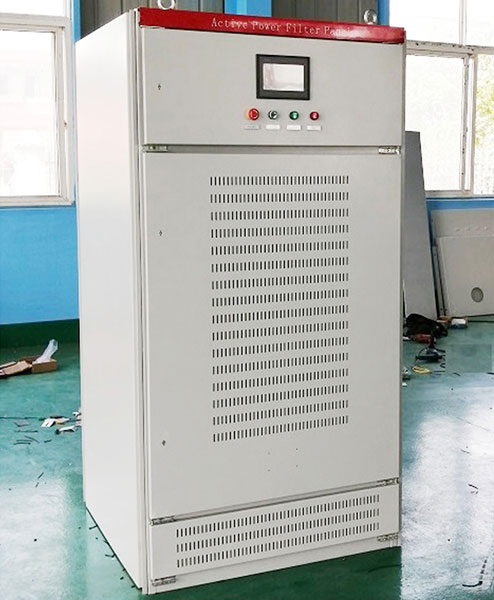

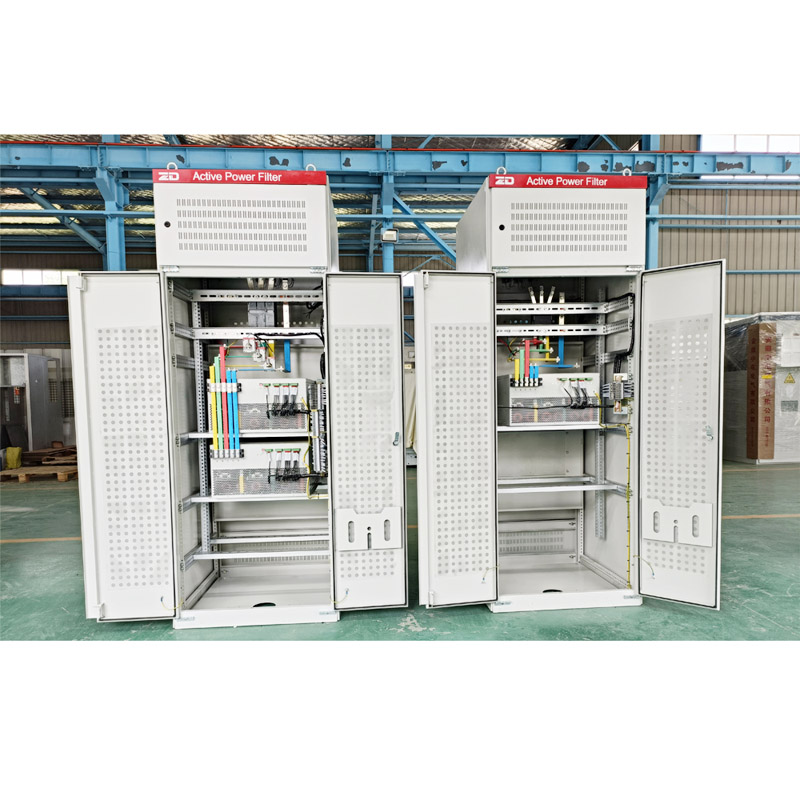

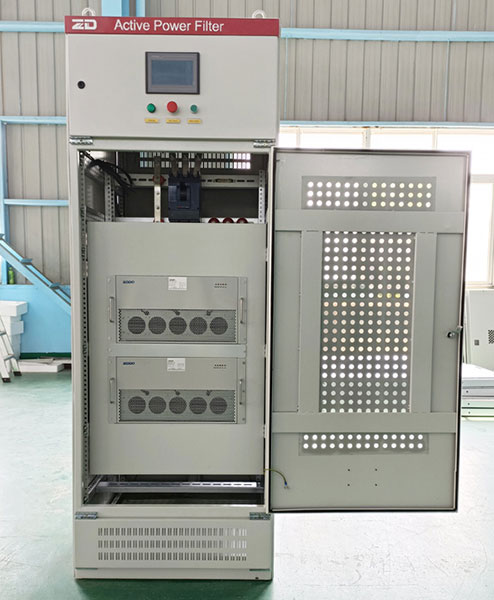

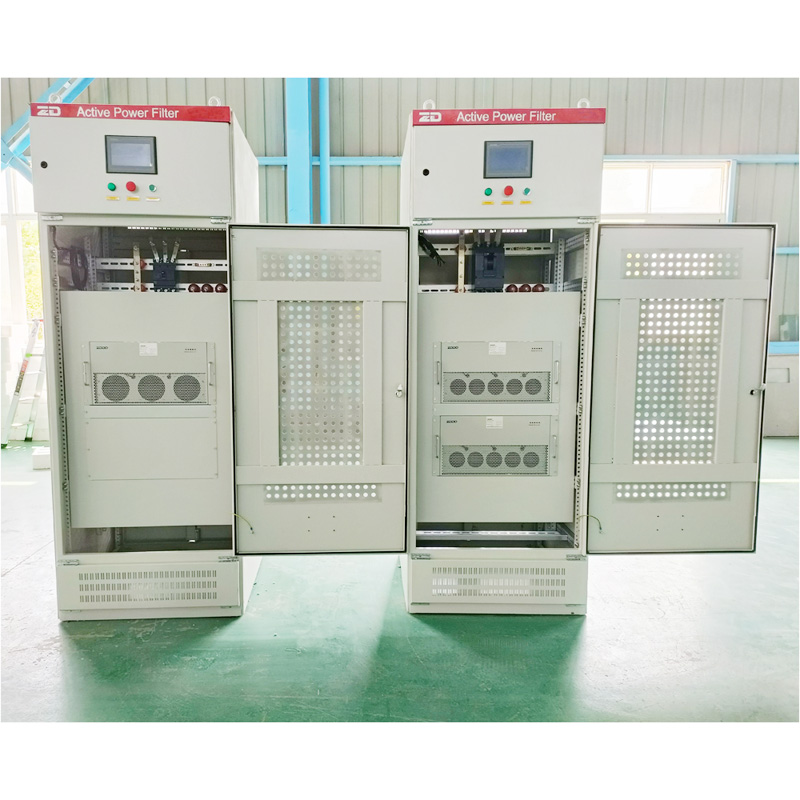

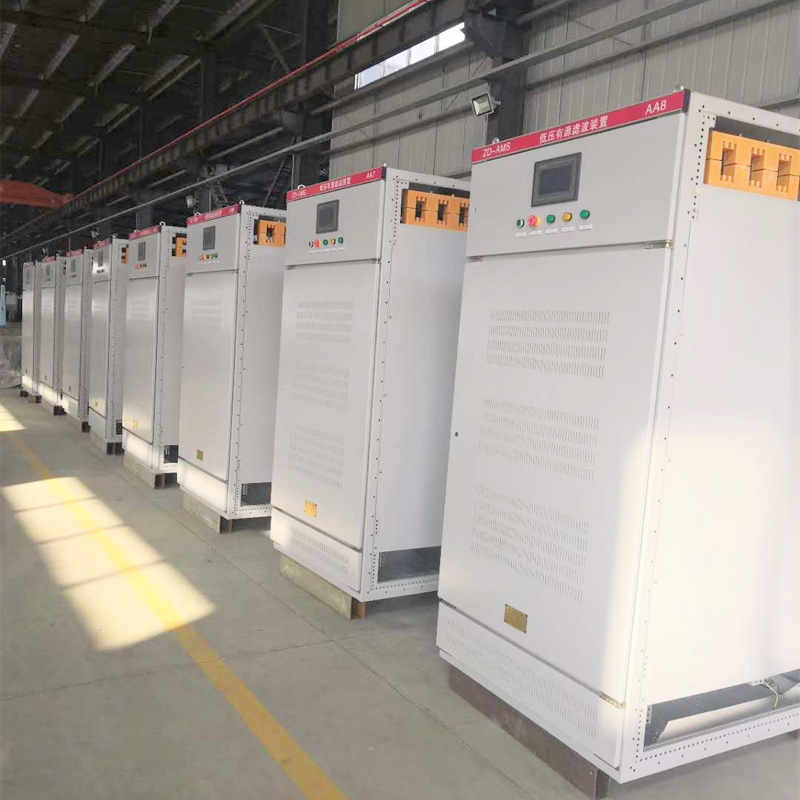

| Название продукта | Панель активного фильтра гармоник (панель активного фильтра мощности) |
| Заводская модель | ZD-APF |
| ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ | |
| Входное напряжение | 220V / 400V / 480V / 690V |
| Электрическое соединение | 3 фазы 3 провода / 3 фазы 4 провода |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный ток | 50A ~ 2000A |
| Резервирование | Каждый модуль представляет собой независимую систему фильтрации |
| Режим компенсации | Компенсация гармоник, реактивной мощности, 3-х фазного дисбаланса |
| Диапазон устранения гармоник | 2-й ~ 50-й нечетный порядок (выборочная или полная компенсация) |
| Характеристики фильтрации гармоник | Фильтрация до 98% гармоник при номинальной нагрузке |
| Возможность компенсации реактивной мощности | Компенсация реактивной мощности как индуктивного, так и емкостного характера |
| Компенсация реактивной мощности | PF≥0,99 после компенсации (при достаточной мощности) |
| Возможность коррекции дисбаланса | ≤5% при достаточной мощности |
| Самоадаптация последовательности фаз | Да |
| Время полного отклика | ≤5 мс |
| Время мгновенного отклика | ≤50us |
| Тепловые потери | ≤2,5% от номинальной мощности АПФ (кВА) |
| Ограничение выходного тока | Автоматическое (100% номинальной мощности) |
| Параллельное расширение (система) | До 12 стоек |
| НАРАБОТКА НА ОТКАЗ | >100 000 часов |
| ТЕХНОЛОГИЯ УПРАВЛЕНИЯ | |
| Человеко-машинный интерфейс | 7-дюймовый цветной жидкокристаллический дисплей (ЖК-дисплей) |
| Технология управления | Управление с помощью ЦСП |
| Связь | RS485 |
| Мониторинг | Программное обеспечение ZDDQ HMI Monitor |
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Степень защиты модуля от внешних воздействий | IP20 |
| Метод охлаждения | Интеллектуальное принудительное воздушное охлаждение |
| Уровень шума | 5 дБ(A) @1 м (модуль) |
| Размеры (Ш*Д*Г/мм) | Основываясь на мощности, можно настроить размер панели |
| Вес (кг) | |
| ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ | |
| Температура окружающей среды | -10~50 ℃ |
| Относительная влажность | 0~95% |
| Высота над уровнем моря | ≤ 1500 м Номинальная мощность, |
| 1500-2000 м (снижение на 1% на 100 м) | |
Принципы работы AHF
Активный фильтр гармоник подключается параллельно нелинейной нагрузке и использует один набор трансформаторов тока (ТТ) для определения тока нагрузки.Он вычисляет гармонический ток каждого порядка, а затем генерирует компенсирующий ток с той же амплитудой, но с противоположными фазовыми углами по отношению к обнаруженному гармоническому току, который нивелирует исходные гармоники нагрузки.
APF не только устраняет гармонический ток со стороны нагрузки, но и снижает гармоническое напряжение, вызванное гармоническими токами.Система APF также может улучшить коэффициент мощности (PF) и устранить дисбаланс нагрузки в энергосистеме.
Преимущества АПФ
■ Сверхбыстрая компенсация реактивной мощности (индуктивной и емкостной).
■ Компенсация гармоник до 50-й гармоники (индивидуальный выбор).
■ Балансировка нагрузки между фазами и ненагруженным нейтральным проводом.
■ Компенсация мерцания.
■ Снижение перегрева/Снижение количества помех при отключении/Снижение перегрузки/Снижение количества отказов оборудования.
■ Повышение надежности.
■ Компактный дизайн и модульная система.
■ Обнаружение резонанса сети.
■ Удобное для пользователя меню HMI.
■ Система Ethernet и ethercat для межсоединений.
■ Высокая производительность и надежность.
■ Нечувствительность к условиям сети/сетей.
■ Простая установка.
Области применения AHF
■ Промышленные установки с набором нелинейных нагрузок мощностью более 500 кВА (частотно-регулируемые приводы, ИБП, выпрямители и т.д.)
■ Установки, требующие коррекции коэффициента мощности.
■ Установки, в которых необходимо снизить искажения напряжения, чтобы не нарушить работу чувствительных нагрузок.
■ Установки, где искажения тока должны быть уменьшены, чтобы избежать перегрузок

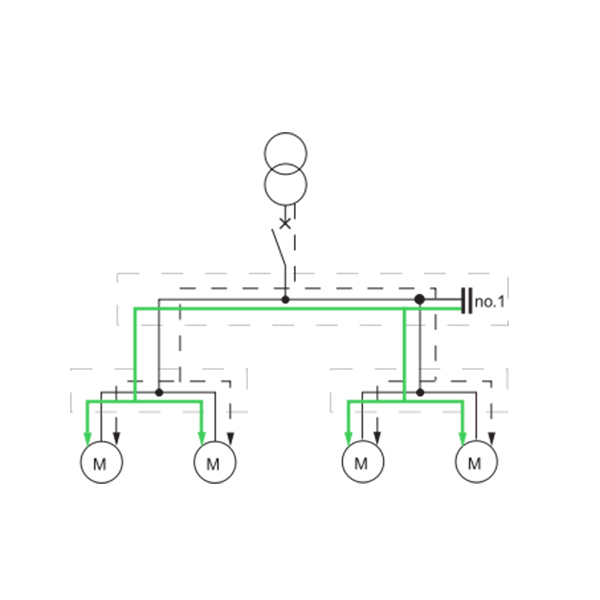

Ниже приведены типичные области применения активного фильтра гармоник:
